Strategi perlindungan untuk persekitaran VFD yang bising
VFD menghasilkan voltan pensuisan frekuensi tinggi yang boleh memancar dan mengalir di sepanjang konduktor. Perisai yang berkesan melakukan dua kerja: ia memintas pelepasan terpancar dan menyediakan laluan pulangan galangan rendah untuk arus kebocoran frekuensi tinggi. Untuk pemasangan praktikal sentiasa layan perisai kabel sebagai bahagian aktif sistem pembumian dan bukannya jalinan kosmetik—tamatkannya dengan kukuh pada hujung pemacu dan pertimbangkan penamatan kedua pada panel atau tanah tempatan untuk jangka masa panjang untuk meminimumkan pembentukan voltan mod biasa.
Penamatan perisai satu hujung lwn. kedua-dua hujung
Penamatan satu hujung (hujung pemacu sahaja) biasanya mengurangkan arus gelung tanah untuk larian sederhana panjang di loji industri; penamatan kedua-dua hujung meningkatkan keberkesanan perisai untuk pelepasan terpancar pada jangka masa yang sangat lama tetapi boleh menyebabkan arus beredar jika tanah loji bising. Dalam amalan menilai pembumian tapak dan mengukur arus kebocoran—jika anda mengesan aliran gelung tanah tinggi, kembali ke hujung tunggal pada pemacu dengan ikatan tempatan pada kabinet motor.
Pilihan pembinaan kabel dan cara ia mempengaruhi prestasi
Bahan konduktor, jenis penebat dan geometri perisai semuanya mengubah cara kabel berkelakuan dengan output PWM. Konduktor tembaga adalah standard; walau bagaimanapun, kiraan terdampar dan saiz untaian individu mempengaruhi fleksibiliti dan kesan kulit/kedekatan pada frekuensi yang lebih tinggi. Penebat dengan pemalar dielektrik rendah dan tangen kehilangan rendah mengurangkan gandingan kapasitif antara konduktor dan merendahkan arus pengecasan—ini penting untuk larian kabel yang panjang dan untuk pemacu tanpa penapis output.
| Jenis perisai | Pengecilan (HF) | Fleksibiliti | Penggunaan yang disyorkan |
| Saliran kerajang aluminium-Mylar | Tinggi (liputan yang baik) | Sederhana | Larian tetap di mana pengecilan HF adalah penting |

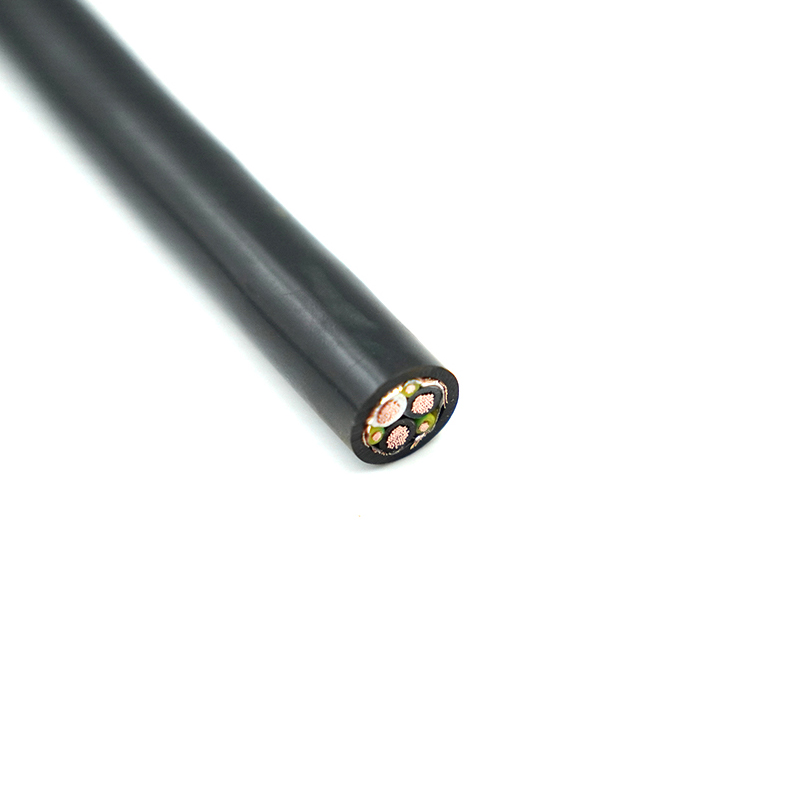

| Jalinan tembaga tin | Sederhana (depends on coverage %) | tinggi | Penghalaan fleksibel, pemasangan berperisai |
| Gabungan jalinan kerajang | tinggiest | Sederhana | Persekitaran EMI kritikal dan jangka panjang |

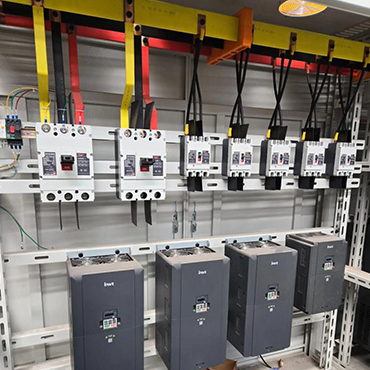

Amalan terbaik pemasangan untuk masa yang lama Kabel VFD berlari
- Kekalkan pengasingan fizikal daripada kabel kawalan/komunikasi sensitif—jika pemisahan adalah mustahil, laluan kabel pemacu frekuensi berubah-ubah dalam konduit yang berasingan atau gunakan pengasingan logam yang dibumikan.
- Elakkan melingkar kabel berlebihan berhampiran pemacu; gegelung meningkatkan kearuhan dan boleh menyebabkan pantulan voltan lampau pada terminal motor.
- Perhatikan jejari selekoh yang ditentukan pengeluar—selekoh ketat boleh merosakkan kesinambungan perisai dan meningkatkan tegasan dielektrik, mengurangkan hayat di bawah tekanan berulang.
- Laksanakan titik pembumian perantaraan untuk dulang kabel logam yang sangat panjang sambil memantau arus yang beredar; gunakan pelompat ikatan bersaiz untuk arus frekuensi tinggi, bukan hanya arus kerosakan keadaan mantap.
Ciri-ciri elektrik yang penting (dan cara mengurangkan isu)
Kapasitan, arus pengecasan dan pemanasan motor
Kapasiti kabel-ke-konduktor dan konduktor-ke-perisai menghasilkan arus pengecasan apabila VFD bertukar. Arus pengecasan menyebabkan kerugian tambahan dalam motor dan meningkatkan bacaan arus pemacu. Untuk jangka masa yang lama, pilih kabel dengan kapasiti yang lebih rendah bagi setiap meter, atau pasangkan penapis dV/dt atau penapis output sinusoidal pada pemacu untuk mengurangkan pensuisan dv/dt dan arus pengecasan yang lebih rendah ke dalam motor.
Pantulan, impedans kabel dan voltan lampau pada terminal motor
Tepi PWM pantas melihat kabel sebagai talian penghantaran; ketidakpadanan antara galangan keluaran pemacu dan galangan ciri kabel mewujudkan pantulan voltan yang kelihatan sebagai voltan lampau sementara pada motor. Penyelesaian termasuk mengawal dV/dt (snubber, penapis), menggunakan kabel dengan galangan yang sesuai dan mengekalkan panjang kabel dalam had yang disyorkan untuk pemacu (rujuk dokumen pemacu). Untuk larian voltan tinggi atau jarak jauh, reaktor keluaran juga boleh membantu pantulan lembap.
Penamatan penyambung, perisai, dan perlindungan mekanikal
Kualiti penamatan perisai secara langsung memberi kesan kepada prestasi EMC—gunakan sentuhan perisai berterusan 360° jika boleh dan pastikan konduktor atau jalinan longkang dipateri atau dikelim untuk mengekalkan galangan yang rendah. Apabila perisai hadir (dawai keluli atau pita) ikat perisai ke bumi pada satu atau kedua-dua titik bergantung pada amalan pembumian tapak. Gunakan pelepasan terikan yang betul untuk mengelakkan perisai atau konduktor tercabut; kegagalan mekanikal sering menyamar sebagai kerosakan elektrik yang terputus-putus.
Ujian, pensijilan dan sebab ia penting
Prestasi yang disahkan melalui ujian (impedans, kapasitans, berpotensi tinggi, kesinambungan perisai dan ujian pelepasan EMC) memastikan kabel berkelakuan boleh diramal dalam pemasangan VFD. Pensijilan seperti UL dan CE menunjukkan pematuhan terhadap piawaian keselamatan dan EMC yang diiktiraf, manakala sistem kualiti ISO9001 yang teguh membantu mengekalkan konsistensi merentas kumpulan pengeluaran. Kami mengeluarkan kabel VFD terlindung gred dan kilang kami memegang pensijilan CCC, UL, ISO9001 dan CE—ini membolehkan kami menyokong binaan tersuai dengan rekod ujian yang boleh dikesan apabila projek menuntutnya.
Mod kegagalan biasa dan senarai semak penyelesaian masalah di tapak
- Tersandung sekejap-sekejap: periksa penamatan dan kesinambungan perisai; ikatan yang lemah menyebabkan EMI berganding ke dalam litar kawalan yang menyebabkan perjalanan kacau ganggu.
- Arus galas motor yang tinggi: sahkan langkah pembumian aci, periksa sambungan perisai kabel dan pertimbangkan untuk memasang gelang pembumian aci atau galas terlindung di mana sesuai.
- Suhu berlebihan pada motor: ukur arus pengecasan dan bandingkan dengan lengkung pemanasan motor—jika pengecasan menyumbang, frekuensi pensuisan lebih rendah atau muatkan penapis.
- Aduan EMI yang teruk: lakukan tinjauan tapak dengan probe dekat medan, semak liputan perisai (% jalinan), dan pertimbangkan untuk menaik taraf kepada perisai komposit jalinan foil atau menambah teras ferit pada kabel motor.
Jika anda mahu, kami boleh menyediakan cadangan pembinaan kabel yang disesuaikan (terkandas konduktor, jenis perisai, kompaun jaket) untuk aplikasi anda—kami mereka bentuk dan menghasilkan tersuai Kabel motor terlindung VFD dan boleh membekalkan laporan ujian dan sijil atas permintaan. Apabila kebolehpercayaan dan prestasi EMC penting, kabel yang dibina khas daripada pengilang yang disahkan mengurangkan masa pentauliahan dan sakit kepala penyelenggaraan jangka panjang.
