Jenis Perisai Kabel: Kerajang, Jalinan, Lingkaran & Banyak Lagi

Perisai kabel ialah lapisan konduktif yang dililit a kabel konduktor dalaman untuk menghalang gangguan elektromagnet (EMI) dan gangguan frekuensi radio (RFI). Empat jenis utama perisai kabel ialah perisai kerajang, perisai jalinan, perisai lingkaran (layanan), dan perisai gabungan — setiap satu sesuai dengan persekitaran, frekuensi dan keperluan fleksibiliti yang berbeza. Memilih jenis yang salah boleh mengakibatkan kemerosotan isyarat, ralat data atau kegagalan sistem lengkap, jadi memahami perbezaan adalah penting sebelum menentukan sebarang kabel untuk aplikasi industri, audio atau data.

Perisai Kerajang

Perisai kerajang terdiri daripada lapisan nipis aluminium atau tembaga yang diikat pada filem poliester. Ia menyediakan 100% perlindungan daripada konduktor di bawahnya, menjadikannya salah satu halangan paling berkesan terhadap EMI frekuensi tinggi (biasanya melebihi 100 kHz).

Bagaimana Ia Berfungsi

Kerajang logam bertindak sebagai sangkar Faraday, memantulkan dan menyerap medan elektromagnet yang masuk. Wayar saliran mengalir di sepanjang bahagian dalam kerajang untuk menyediakan laluan tanah berterusan, yang penting - kerajang sahaja tanpa pembumian menawarkan perlindungan minimum.

Aplikasi Biasa

• Kabel rangkaian pasangan terpiuh Cat5e dan Cat6 (pembinaan F/UTP)
• Kabel audio dan instrumentasi dalam persekitaran studio
• Kabel data berjalan berhampiran lampu pendarfluor atau pemacu frekuensi berubah-ubah

Had

Perisai kerajang adalah rapuh. Lenturan berulang menyebabkan kerajang retak dan kehilangan kesinambungan. Mereka biasanya dinilai untuk pemasangan statik atau lentur rendah sahaja . Ketebalan foil biasa berjulat dari 0.025 mm hingga 0.05 mm — cukup nipis sehingga tekanan mekanikal dengan cepat mewujudkan jurang dalam liputan.

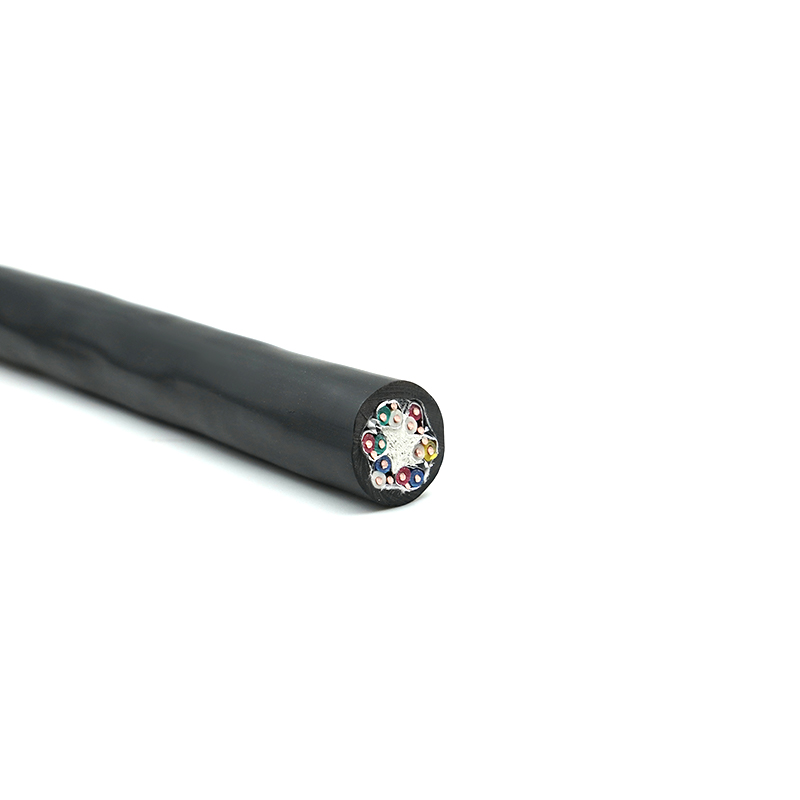

Perisai Jalinan

Perisai jalinan ditenun daripada untaian halus dawai tembaga kosong atau tin dalam corak jejaring bersambung di sekeliling teras kabel. Tidak seperti kerajang, ia tidak menawarkan liputan 100% — liputan jalinan biasa berkisar dari 85% hingga 98% — tetapi ia cemerlang dalam kekuatan mekanikal dan prestasi frekuensi rendah.

Melindungi Keberkesanan mengikut Kekerapan

Perisai jalinan berprestasi terbaik pada frekuensi di bawah 10 MHz. Di atas julat itu, bukaan dalam jalinan membenarkan isyarat frekuensi lebih tinggi melaluinya. Untuk hingar frekuensi rendah, seperti gangguan talian kuasa 50/60 Hz, jalinan dengan liputan 90% memberikan pengecilan yang sangat baik — selalunya melebihi 60 dB pada frekuensi ini.

Aplikasi Biasa

• Kabel sepaksi (RG-58, RG-6) untuk penghantaran RF dan video
• Kabel kawalan industri tertakluk kepada lenturan berterusan
• USB, HDMI dan kabel penyambung kitaran tinggi yang lain
• Pendawaian tentera dan aeroangkasa di mana ketahanan mekanikal adalah kritikal

Kelebihan Utama: Flex Life

Kabel berjalin dalam aplikasi fleksibel berterusan (seperti lengan robot atau rantai seret kabel) boleh dicapai berjuta-juta kitaran lentur sebelum kegagalan, berbanding dengan perisai foil yang mungkin retak selepas beberapa ratus. Ini menjadikan jalinan sebagai pilihan standard di mana sahaja kabel bergerak secara berterusan.

Lingkaran (Serve) Shielding

Spiral shielding — juga dipanggil serve shielding atau helical shielding — membalut helai dawai dalam heliks yang ketat di sekeliling teras kabel dan bukannya menganyamnya menjadi jaringan. Hasilnya ialah perisai yang sangat fleksibel dengan kadar liputan yang serupa dengan jalinan ( 95–98% ), tetapi dengan ciri mekanikal dan elektrik yang berbeza.

Fleksibiliti vs. Kestabilan Trade-off

Perisai lingkaran adalah yang paling fleksibel daripada semua jenis perisai, menjadikannya sesuai untuk kabel mikrofon pegang tangan, kabel fon kepala dan aplikasi fleksibel tangan yang lain. Walau bagaimanapun, regangan kabel menyebabkan heliks terbuka, mengurangkan liputan dan meningkatkan impedans. Perisai lingkaran tidak boleh digunakan dalam aplikasi di mana kabel akan ditarik tegang .

Aplikasi Biasa

• Kabel audio profesional (pemimpin mikrofon XLR, kabel instrumen)
• Kabel peranti perubatan yang memerlukan gegelung dan pembongkaran berulang
• Kabel alat pegang tangan dan petunjuk peralatan mudah alih

Perisai Gabungan

Perisai gabungan menyusun dua atau lebih jenis perisai untuk menangani batasan setiap kaedah individu. Gabungan yang paling biasa ialah jalinan foil , tetapi pembinaan lingkaran kerajang dan jalinan dua juga wujud.

Jalinan Kerajang: Kuda Kerja Industri

Dalam pembinaan ini, lapisan foil menyediakan liputan 100% untuk hingar frekuensi tinggi, manakala jalinan luar memberikan integriti struktur dan pengecilan frekuensi rendah. Gabungan ini adalah biasa dalam kabel data berprestasi tinggi seperti Cat7 (S/FTP) , di mana pasangan individu dilindungi kerajang dan kabel keseluruhan mempunyai perisai luar berjalin. Keberkesanan perisai biasa dalam konfigurasi ini melebihi 90 dB merentasi julat frekuensi yang luas.

Jalinan Berganda

Dua lapisan berjalin, selalunya dililit dalam arah yang bertentangan, digunakan dalam menuntut kabel sepaksi RF (seperti RG-11 atau coax berkadar plenum tertentu) di mana perisai frekuensi rendah maksimum dan perlindungan mekanikal kedua-duanya diperlukan. Sudut letak yang bertentangan juga meningkatkan rintangan kabel untuk memindahkan kemerosotan impedans dari semasa ke semasa.

Aplikasi Biasa

• Rangkaian data berkelajuan tinggi dalam persekitaran industri yang bising secara elektrik
• Penyiaran dan kabel RF memerlukan kedua-dua perisai jalur lebar dan ketahanan fleksibel
• Kabel aeroangkasa, pertahanan dan peralatan perubatan

Perbandingan Jenis Perisai Kabel

Jadual di bawah meringkaskan ciri utama setiap jenis perisai untuk membantu dalam pemilihan:

Penilaian Perlindungan Perisai Dijelaskan

Perlindungan perisai tidak sama dengan keberkesanan perisai. Liputan ialah ukuran geometri — berapa peratus permukaan konduktor asas dibalut oleh bahan perisai. Keberkesanan (diukur dalam dB) menerangkan sejauh mana perisai sebenarnya melemahkan isyarat yang mengganggu.

Perisai kerajang pada liputan 100% mungkin memberikan hanya 40–50 dB pengecilan pada frekuensi rendah kerana filem nipis mempunyai rintangan yang lebih tinggi. Perisai jalinan pada liputan 90% boleh mencapai 60 dB atau lebih pada frekuensi yang sama kerana jalinan tembaga mempunyai galangan pemindahan yang lebih rendah. Sentiasa menilai angka keberkesanan perisai bersama peratusan liputan apabila membandingkan kabel .

Grounding: Faktor Yang Selalunya Diabaikan

Tiada jenis pelindung berfungsi dengan betul tanpa pembumian yang betul. Perisai yang tidak dibumikan sebenarnya boleh memburukkan prestasi EMI dengan bertindak sebagai antena yang menggabungkan gangguan ke dalam konduktor isyarat. Pendekatan pembumian yang betul bergantung pada aplikasi:

• Pembumian satu hujung (di hujung sumber sahaja): Disyorkan untuk kabel isyarat audio dan analog untuk mengelakkan gelung tanah. Biasa dalam pemasangan XLR seimbang.
• Pembumian kedua-dua hujung : Diperlukan untuk kabel data frekuensi tinggi (Ethernet, coax) untuk menyediakan laluan balik impedans rendah pada frekuensi RF. Kabel Cat6A dan Cat7 memerlukan pembumian kedua-dua hujung untuk memenuhi prestasi perisai dinilai mereka.
• Pembumian berbilang titik : Digunakan dalam larian industri yang panjang untuk mengelakkan potensi tanah berbeza daripada terkumpul di sepanjang kabel.

Dalam kajian 2019 mengenai pemasangan Ethernet industri, lebih 40% kegagalan berkaitan EMI telah dikaitkan dengan pembumian perisai yang tidak betul bukannya jenis perisai yang tidak mencukupi — mengukuhkan bahawa spesifikasi kabel terbaik di atas kertas akan gagal tanpa amalan penamatan yang betul.

Cara Memilih Jenis Perisai Kabel yang Betul

Gunakan titik keputusan berikut untuk mengecilkan perisai yang sesuai untuk pemasangan tertentu:

1. Kenal pasti kekerapan gangguan: EMI frekuensi tinggi melebihi 100 kHz memerlukan perisai kerajang atau gabungan. Gangguan magnetik frekuensi rendah daripada motor atau talian kuasa memerlukan perisai jalinan.
2. Menilai keperluan fleksibel: Larian tetap statik bertolak ansur dengan kerajang. Fleksi mesin berterusan memerlukan jalinan. Fleksi tangan manusia (audio, perubatan) berfungsi paling baik dengan lingkaran.
3. Semak keserasian penyambung: Perisai berjalin ditamatkan dengan mudah dengan cangkerang belakang dan pengapit standard. Kerajang memerlukan penamatan wayar longkang — jika penyambung anda tidak memuatkan wayar longkang, pertimbangkan semula jenis perisai.
4. Semak piawaian yang berkenaan: Dalam sesetengah industri, keperluan perisai diberi mandat. Contohnya, piawaian IEC 61000-4 EMC dan MIL-DTL-17 untuk pemujuk tentera menyatakan tahap prestasi perisai minimum yang mengekang pilihan anda.
5. Faktor dalam jumlah kos pemasangan: Kabel berperisai gabungan berharga 30–60% lebih tinggi daripada yang setara dengan perisai tunggal. Untuk persekitaran yang jinak, premium itu tidak wajar — simpan untuk keadaan EMI yang benar-benar bermusuhan.
