Reka bentuk dan fleksibiliti konduktor: kiraan helai, diameter & tukar ganti

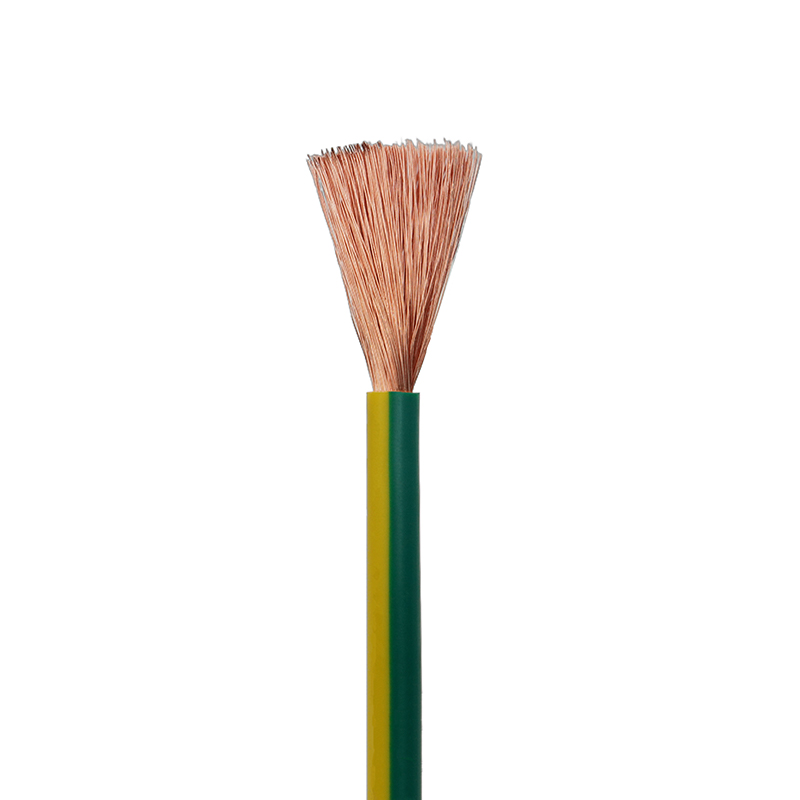

Untuk kabel bertebat dan bersarung PVC teras tembaga tingkah laku mekanikal dan elektrik bermula dengan geometri konduktor. Meningkatkan kiraan helai (banyak helai halus berbanding beberapa helai tebal) meningkatkan fleksibiliti dan hayat keletihan di bawah kitaran lentur berulang, tetapi mengubah sedikit rintangan DC disebabkan pengoksidaan permukaan dan kawasan sentuhan dalam penamatan. Dari segi praktikal untuk kabel berperisai fleksibel yang digunakan dalam jentera atau robotik bergerak, pereka biasanya bergerak dari terdampar Kelas 2/5 ke terdampar Kelas 6/7 yang lebih halus. Ini mengurangkan jejari lenturan minimum dan secara mendadak merendahkan pengerasan kerja konduktor ke atas lenturan berulang.

Peraturan pemilihan praktikal

• Jika kabel mesti lentur secara berterusan (cth., rantai seret), pilih kiraan untaian yang lebih tinggi dan nilaikan hayat lentur kepada >1 juta kitaran.
• Untuk fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• Apabila membuat saiz untuk penurunan voltan, gunakan rintangan konduktor pada suhu operasi (bukan suhu bilik) — konduktor terkandas panas lebih cepat di bawah beban.

Ketebalan penebat, penarafan voltan dan pertimbangan haba

Sistem penebat PVC ditentukan oleh kedua-dua tahan elektrik dan kelas haba. Ketebalan secara langsung mempengaruhi kekuatan dielektrik, tetapi sifat terma sebatian menentukan kapasiti pembawa arus dan ambien yang dibenarkan. Untuk kabel fleksibel berperisai yang digunakan berhampiran sumber haba, pilih sebatian PVC yang dirumuskan untuk suhu operasi berterusan yang lebih tinggi (cth., sebatian berkadar 90°C) dan pertimbangkan penebat yang lebih tebal untuk margin voltan lampau sementara.

Petua reka bentuk untuk prestasi yang lebih baik

• Tentukan ketebalan penebat bagi setiap jadual IEC/NEC untuk kelas voltan yang dimaksudkan dan tambah 10–20% apabila perlindungan sementara menjadi kebimbangan.
• Di mana pelesapan haba adalah terhad (kabel yang digabungkan), mengurangkan kempacuan dan pertimbangkan penstabil terma dalam sebatian PVC.
• Formulasi PVC yang distabilkan UV atau jaket luar tambahan membantu di luar; jika tidak, PVC akan rapuh di bawah pendedahan UV yang lama.

Bahan sarung, kalis api dan rintangan alam sekitar

Sarung PVC standard memberikan rintangan lelasan yang baik dan keberkesanan kos, tetapi rumusan kompaun mereka mengawal kemudahbakaran, ketumpatan asap dan ketoksikan. Untuk aplikasi perindustrian dan ruang awam, alternatif sifar halogen (LSZH) asap rendah kadangkala diperlukan; walau bagaimanapun LSZH mengorbankan beberapa rintangan minyak/lelasan berbanding dengan campuran PVC yang direka bentuk. Apabila menentukan kabel bertebat & bersarung PVC teras tembaga, jelaskan sama ada projek itu memerlukan ujian nyalaan seperti ujian dulang menegak IEC 60332-1/3 atau UL 1581 — setiap ujian menyasarkan gelagat kebakaran yang berbeza.

Bila hendak menuntut sarung khas

• Pengangkutan awam, terowong atau ruang tertutup: memerlukan LSZH atau PVC asap rendah yang diuji.
• Pemasangan luar: gunakan adunan PVC yang stabil UV dan kalis cuaca atau jaket TPU/PE tambahan.
• Kawasan perindustrian yang kaya dengan minyak: pilih jaket luar PVC atau elastomerik kalis minyak untuk mengelakkan pelembutan dan pembengkakan.

Kaedah perisai untuk kawalan EMI: kerajang, jalinan dan binaan gabungan

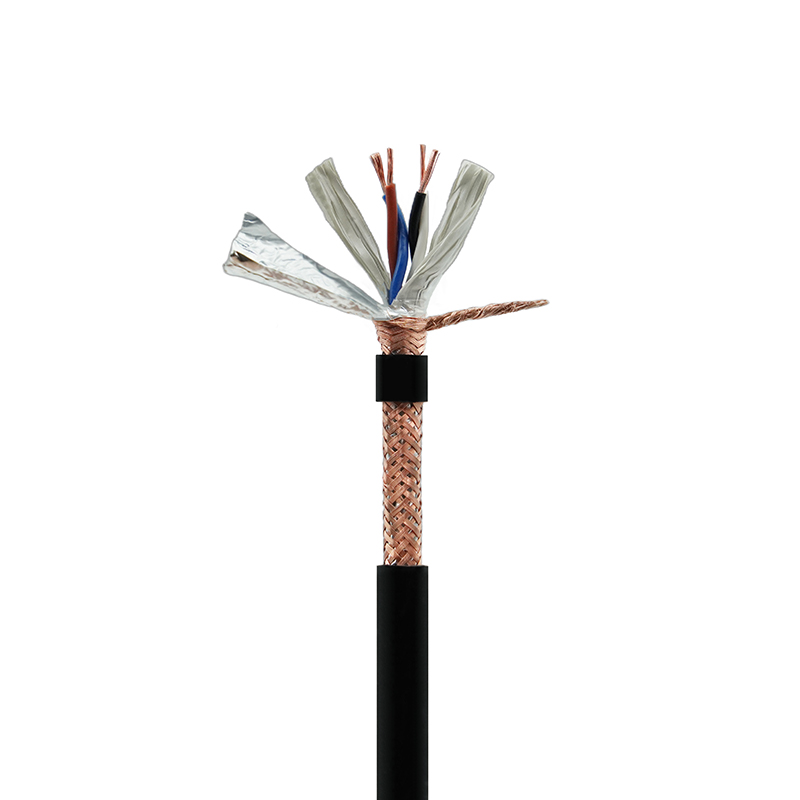

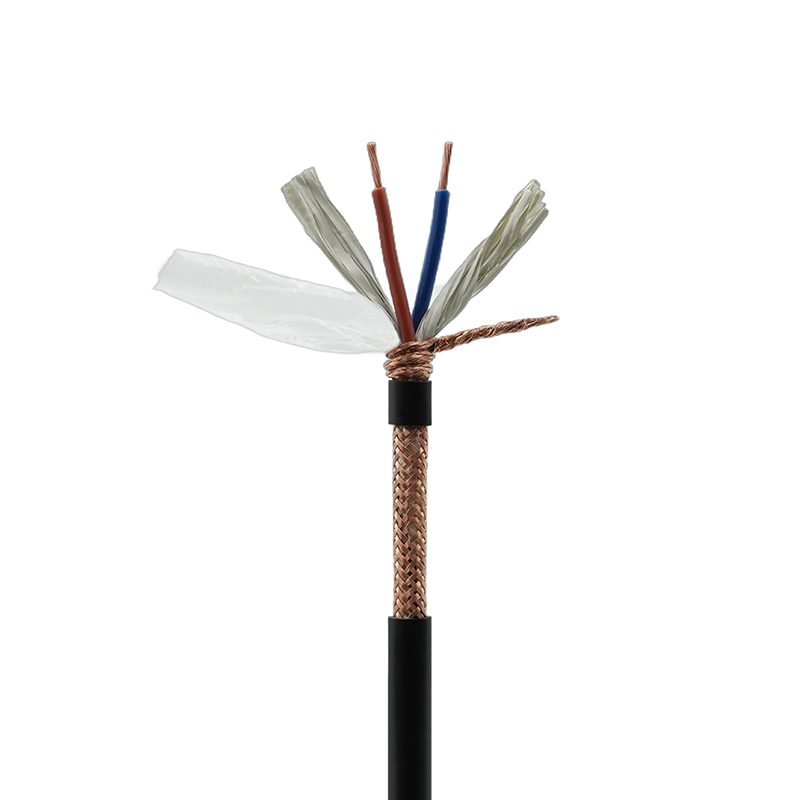

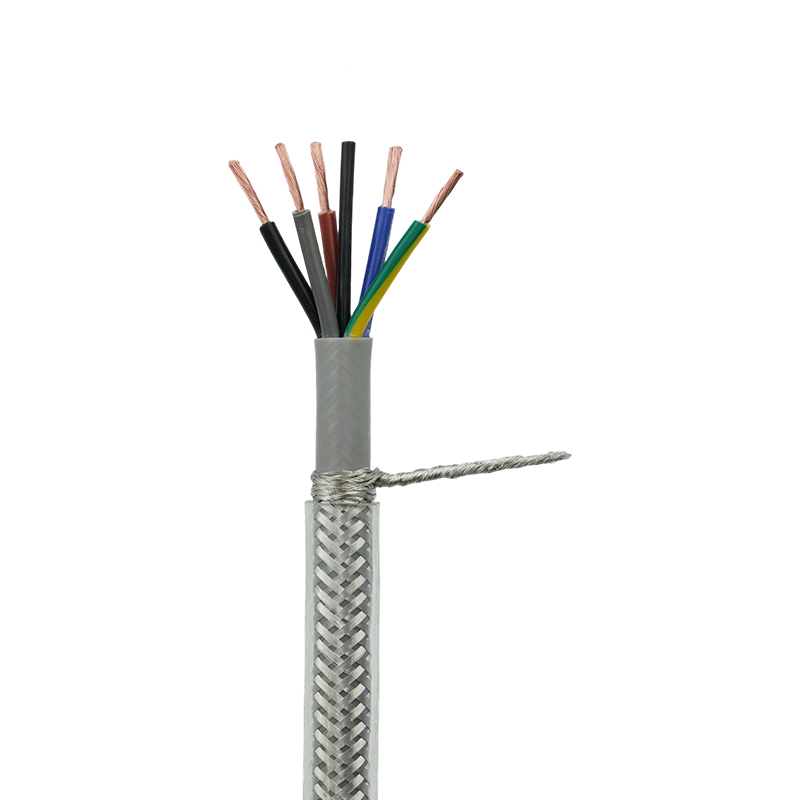

Pemilihan perisai mesti mengimbangi liputan, fleksibiliti dan amalan asas. Kerajang (aluminium/poliester) memberikan liputan 100% dan sangat baik pada frekuensi tinggi tetapi rapuh secara mekanikal dan mengurangkan hayat lentur jika digunakan bersendirian pada kabel yang bergerak. Perisai jalinan (tembaga tin) menawarkan keteguhan mekanikal dan prestasi frekuensi rendah yang baik, tetapi liputan tipikal berjulat dari 60–95%; liputan yang lebih tinggi meningkatkan kekakuan. Jalinan foil gabungan (foil underbraid) memberikan perlindungan jalur lebar terbaik sambil mengekalkan fleksibiliti yang munasabah.

Amalan penamatan dan pembumian perisai

Penamatan perisai yang betul mengekalkan faedah perisai: tamatkan pada satu hujung untuk garis isyarat untuk mengelakkan gelung tanah; untuk larian kuasa atau kabel yang panjang, perisai terikat pada kedua-dua hujung mungkin diperlukan dengan pembumian terkawal. Gunakan pemampatan atau wayar saliran yang dipateri untuk sambungan galangan rendah; penamatan mekanikal berkelim adalah perkara biasa tetapi mesti disahkan dengan kesinambungan dan ujian tarik. Apabila menghalakan melalui penyambung penyambung, kekalkan kesinambungan perisai dengan cangkerang belakang logam atau pengapit perisai khusus untuk meminimumkan pelepasan terpancar.

Amalan pemasangan: jejari lentur, pengapit dan pelepasan terikan

Kesilapan pemasangan adalah punca kerap kegagalan kabel pramatang. Untuk kabel berpenebat PVC teras tembaga, patuhi peraturan jejari lentur minimum berdasarkan pembinaan kabel (kabel fleksibel selalunya menentukan diameter kabel 4× untuk kegunaan dinamik, pemasangan statik mungkin membenarkan 8×). Tekanan pengapit yang berlebihan mengubah bentuk penebat dan boleh mewujudkan titik hotspot di mana keletihan tertumpu. Gunakan entri kelenjar bersaiz sesuai, tetapkan pengapit skru dengan pad pelindung, dan sediakan gelung servis apabila pergerakan berlaku.

• Sentiasa ikut jejari lentur dinamik yang ditentukan pengeluar; apabila ragu-ragu, tambahkan jejari daripada kurangkannya.
• Elakkan tepi tajam di pintu masuk — gunakan grommet atau bebibir bulat untuk mengelakkan lecet.
• Untuk moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Pengujian, kebolehkesanan dan pensijilan: apa yang diharapkan daripada pembekal yang bereputasi

Pembekal kabel yang boleh dipercayai akan menyediakan ujian kilang yang didokumenkan: rintangan konduktor, ujian berpotensi tinggi (hipot), rintangan penebat, kesinambungan perisai dan ujian mekanikal untuk hayat fleksibel apabila berkenaan. Kebolehkesanan (nombor lot, sijil bahan) dan pensijilan pihak ketiga seperti CCC, UL, ISO9001 dan CE ialah isyarat penting kawalan dan pematuhan proses. Untuk binaan tersuai, minta laporan ujian kilang dan pelan ujian bina mengikut pesanan yang mencerminkan tegasan elektrik dan mekanikal aplikasi anda.

Ujian kilang yang disyorkan untuk kabel fleksibel terlindung

• Rintangan DC dan kesinambungan konduktor — sahkan tolok dan terkandas.
• Ujian hipot antara konduktor dan perisai/bumi untuk mengesahkan integriti penebat.
• Kesinambungan perisai dan pengesahan liputan (elektrik visual) dan ukuran liputan jalinan jika berkenaan.
• Pensampelan hayat fleksibel untuk kabel dinamik, dengan pemeriksaan elektrik pasca-flex untuk menangkap filamen yang pecah.

Sebagai pengilang, saya memastikan Junshuai menjalankan ujian utama ini di makmal dalaman kami dan boleh menyediakan salinan pensijilan atas permintaan — peralatan pengeluaran dan ujian lanjutan kami, digabungkan dengan kelayakan CCC, UL, ISO9001 dan CE, membolehkan kami menyesuaikan dan mengesahkan kabel mengikut spesifikasi yang menuntut.

Pertimbangan penyesuaian untuk aplikasi khas

Apabila projek bergerak melangkaui item katalog standard, titik penyesuaian praktikal termasuk: metalurgi konduktor yang diubah (tembaga bebas oksigen untuk bunyi rendah), jaket dalam berwarna atau bernombor untuk pengenalan medan yang dipermudahkan, pembinaan hibrid yang menggabungkan pasangan kuasa dan isyarat dengan perisai dikongsi, dan jaket luar yang ditempah khas untuk rintangan kimia. Setiap perubahan mempengaruhi tingkah laku mekanikal, elektrikal dan EMC, jadi pelan pengesahan reka bentuk terkawal adalah penting.

Soalan untuk ditakrifkan sebelum memesan larian tersuai

• Adakah kabel menjadi statik, melentur sekali-sekala, atau gerakan berterusan?
• Adakah terdapat pendedahan alam sekitar (minyak, UV, bahan kimia, semburan garam)?
• Apakah tahap pengecilan EMC yang diperlukan merentas jalur frekuensi?
• Adakah kebolehkesanan, ujian kelompok atau pelabelan tersuai diperlukan atas sebab peraturan?

Kami bekerjasama secara langsung dengan pelanggan untuk menjawab soalan ini dan menghasilkan spesifikasi yang disesuaikan — jika anda memerlukan tersuai Kabel fleksibel bersarung bertebat PVC , saya boleh membimbing anda melalui pertukaran dan membekalkan dokumentasi ujian kilang untuk dipadankan dengan permohonan anda.
