Ciri Prestasi Utama Kabel Perjalanan Rata Lif dalam Sistem Gerakan Menegak
Pembinaan konduktor dan mengapa kiraan helai penting
Kabel perjalanan rata lif bergantung pada konduktor kuprum terkandas halus untuk bertahan dalam gerakan menegak berterusan dan lenturan yang kerap. Menambah bilangan helai mengurangkan tegasan lentur pada setiap filamen individu, yang mengurangkan kemungkinan pecah konduktor di bawah beban kitaran. Untuk aplikasi dengan jejari lentur yang ketat pada titik berkas atau di mana kabel dibalut pada gulungan kecil, terdampar yang lebih halus dan arah letak yang seimbang mengurangkan keresahan dalaman dan membantu mengekalkan rintangan sentuhan yang konsisten sepanjang hayat kabel.
Geometri rata: kecekapan ruang dan tingkah laku mekanikal
Keratan rentas rata dipilih untuk meminimumkan penggunaan ruang aci dan untuk mengelakkan berpusing atau kusut semasa perjalanan menegak. Pembinaan rata mengubah paksi neutral dan ciri lentur kabel berbanding dengan kabel bulat; mereka membenarkan binaan keseluruhan yang lebih kecil sambil memastikan laluan konduktor individu stabil. Walau bagaimanapun, geometri rata menumpukan daya ricih pada penebat antara konduktor pada keterlaluan selekoh, jadi pereka bentuk mesti mengesahkan lekatan antara lapisan, ketebalan penebat dan sebarang ciri pelepasan terikan untuk mengelakkan delaminasi dalam perkhidmatan jangka panjang.
Bahan sarung dan daya tahan alam sekitar
Pilihan sarung—biasanya PVC tahan minyak atau sebatian getah tahan penuaan—secara langsung menentukan rintangan kabel terhadap bahan cemar aci, kelembapan dan kitaran suhu. Sebatian PVC menawarkan prestasi dielektrik yang konsisten dan kemudahan penyemperitan, manakala sarung getah memberikan fleksibiliti suhu rendah yang unggul dan keliatan mekanikal. Dalam aci lif dengan peralatan hidraulik, pilih formulasi kalis minyak untuk mengelakkan bengkak dan lembut; dalam aci yang terdedah kepada UV melalui panel kaca atau ozon yang kuat, lebih suka campuran getah dengan anti-ozon untuk hayat perkhidmatan yang lebih lama.

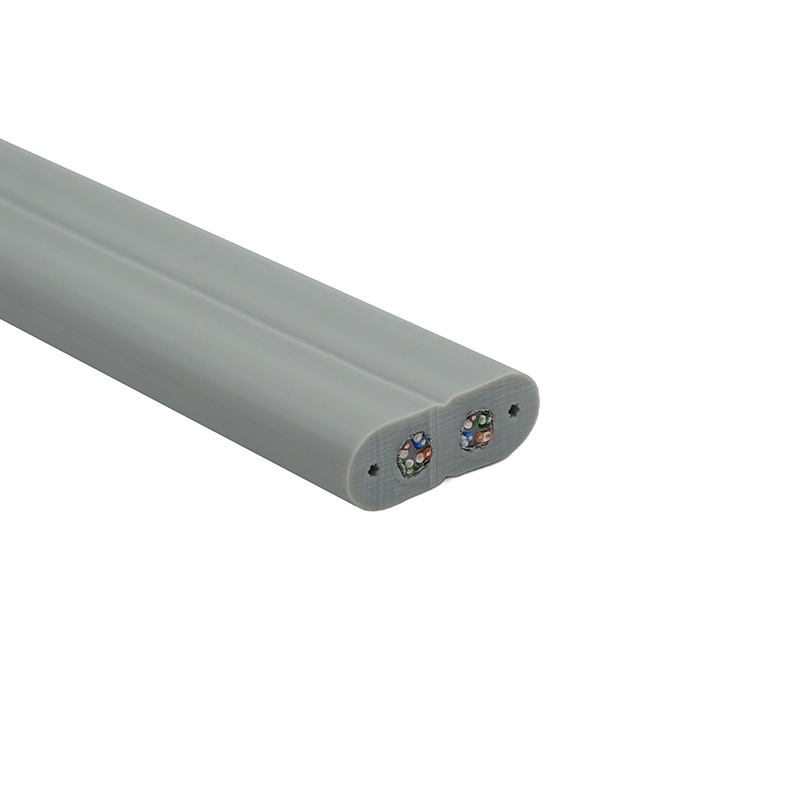

Integriti isyarat dan pasangan data bersepadu (pilihan rata Cat6)
Sistem lif moden menggabungkan kuasa, kawalan dan saluran data berkelajuan tinggi. Mengintegrasikan pasangan rata gaya Cat6 memerlukan geometri pasangan terkawal, twist pasangan yang konsisten dan pengasingan yang teliti daripada konduktor kuasa untuk mengehadkan crosstalk dan mengekalkan prestasi kerugian pulangan hampir hujung/jauh (NEXT/FLR). Apabila menentukan kabel lif Cat6 rata, minta laporan impedans merentas 1–250 MHz, nombor gandingan pasangan-ke-pasangan dan ujian kesinambungan sampel selepas kitaran lentur untuk mengesahkan bahawa prestasi data bertahan dengan tekanan mekanikal.
Perlindungan mekanikal, rintangan lelasan dan pemasangan aci
Lelasan dari tepi berkas, rel panduan atau persekitaran yang sarat habuk adalah mekanisme kegagalan yang kerap. Pilih kabel dengan lapisan luar bertetulang atau pertimbangkan untuk menambah lengan lelasan luaran pada titik haus yang diketahui. Perkakasan pemasangan—pengapit, panduan dan grommet—mesti dipilih agar sepadan dengan profil rata; pengapit bulat atau saluran bergaris mengurangkan beban titik. Ambil perhatian bahawa tambahan pelindung mengubah keperluan jejari lentur dan mungkin menambah kekakuan; sahkan pemasangan di bawah profil gerakan perwakilan sebelum pemasangan.
Keselamatan elektrik dan prestasi kebakaran
Kabel lif mesti memenuhi piawaian kebakaran, asap dan ketoksikan yang berkaitan dengan kod bangunan dalam bidang kuasa pemasangan. Formulasi kalis api dan alternatif asap rendah, sifar halogen (LSZH) mengurangkan bahaya semasa kejadian kebakaran. Sentiasa sahkan prestasi kebakaran yang diperlukan dan minta data ujian pembekal—seperti penyebaran nyalaan menegak dan pelepasan asap—kerana formulasi sarung yang meningkatkan fleksibiliti atau rintangan minyak boleh menjejaskan tingkah laku nyalaan.
Ujian keletihan dan pengesahan kitaran hayat
Tentukan ujian hayat fleksibel yang mencontohi jangkaan panjang lejang, kelajuan dan kiraan kitaran lif. Data makmal piawai berguna, tetapi tiada apa yang menggantikan ujian kitaran tugas yang mencerminkan profil gerakan dunia sebenar pemasangan. Minta laporan ujian yang menunjukkan integriti konduktor, rintangan penebat dan penghantaran isyarat sebelum dan selepas bilangan kitaran yang ditetapkan; bandingkan kitaran ujian dengan kitaran tahunan yang anda jangkakan untuk menganggarkan selang penggantian dan merancang penyelenggaraan pencegahan.
Pertimbangan pelindung, pembumian dan EMI
Apabila talian pemantauan atau komunikasi sensitif berjalan bersama kuasa, perisai bersepadu atau pasangan terlindung diskret meminimumkan gangguan elektromagnet. Kabel rata boleh termasuk perisai kerajang atau jalinan, tetapi penamatan perisai dan pembumian berterusan di sepanjang laluan kabel adalah penting untuk mengekalkan keberkesanan. Nilai peratusan liputan perisai kabel dan rintangan; penamatan yang lemah atau sentuhan perisai terputus-putus semasa melentur akan merendahkan imuniti kepada sumber bunyi luaran.
Pemeriksaan, penyelenggaraan dan diagnostik di tapak
- Pemeriksaan visual — semak pemotongan sarung, kesan remuk, pengerasan permukaan atau perubahan warna yang menunjukkan serangan kimia atau pendedahan ozon.
- Ujian bengkok - lakukan lenturan sejuk lembut untuk mengesan kerosakan; fleksibiliti berkurangan selalunya mendahului keretakan di bawah beban.
- Pemeriksaan elektrik — mengukur rintangan dan kesinambungan penebat untuk setiap konduktor dan untuk kesinambungan perisai selepas kitaran yang dijadualkan atau kejadian yang disyaki.
- Penyimpanan rekod — laluan kabel dokumen, titik haus yang dikenal pasti dan sejarah penggantian untuk memperhalusi spesifikasi dan perolehan masa hadapan.
Kelayakan pembekal, pensijilan dan kebolehkesanan
Pembekal yang memegang pensijilan CCC, UL, ISO9001 dan CE biasanya menunjukkan kawalan pengeluaran yang konsisten dan akses kepada makmal ujian yang berkaitan. Untuk sistem lif kritikal, permintaan kebolehkesanan bahan, sampel keputusan ujian untuk prestasi lentur dan nyalaan, dan pilihan pemeriksaan kilang. Apabila memesan adat kabel perjalanan rata lif , memerlukan prototaip dijalankan dengan keputusan ujian yang ditandatangani untuk mengelakkan kejutan dalam penghantaran pengeluaran besar-besaran.
Perbandingan pantas: PVC vs sarung getah untuk kabel rata lif
| Harta benda | PVC | Getah |
| Fleksibiliti suhu rendah | Memadai hingga sederhana | unggul |
| Rintangan minyak dan cecair hidraulik | Pembolehubah; sebatian khusus diperlukan | Secara umumnya lebih baik dengan campuran NBR |
| Penuaan dan rintangan ozon | Baik dengan penstabil | Cemerlang apabila dirumus dengan anti-ozon |
| Prestasi nyalaan dan asap | Mudah dirumus untuk kalis api | Mungkin, tetapi memerlukan formulasi khusus |
Petua perolehan praktikal untuk projek lif
Sebelum membuat komitmen kepada pembekal kabel, selaraskan pada panjang lejang lif, kelajuan, persekitaran dan kiraan kitaran yang dijangkakan. Minta panjang sampel yang diuji untuk prestasi elektrik dan mekanikal, tegaskan keputusan ujian flex dan nyalaan yang didokumenkan, dan sahkan prestasi perisai dan pasangan apabila saluran data bersepadu diperlukan. Untuk keperluan khusus—seperti kabel lif rata Cat6 atau rintangan minyak yang dipertingkatkan—bekerjasama dengan pengeluar yang berpengalaman dalam kabel perjalanan tersuai dan yang boleh menghantar sijil ujian yang boleh dikesan dan sampel yang mewakili sebelum pengeluaran penuh.
