Pengkabelan Pasangan Tahan Gas Industri dan Minyak: Panduan Pemilihan Praktikal

Kerja minyak dan gas jarang memberikan pengkabelan kehidupan yang mudah. Kabel sepasang mungkin kelihatan mudah, tetapi di dalam penapisan, di atas lantai penggerudian, atau di sekitar terminal bahan api, kabel itu perlu bertahan daripada sentuhan hidrokarbon, kitaran haba, getaran, pencucian dan kadangkala pergerakan berterusan. Pengkabelan pasangan tahan gas dan minyak industri adalah jawapan yang praktikal apabila kabel pasangan terpintal biasa akan melembutkan, membengkak, retak atau kehilangan kualiti isyarat terlalu awal. Soalan yang berguna bukan sekadar "adakah ia kalis minyak?" tetapi "minyak mana, pada suhu berapa, berapa lama, dan dalam keadaan mekanikal apa?"

Apakah kabel pasangan tahan gas dan minyak industri sebenarnya

Pemasangan kabel menggunakan dua konduktor berpenebat yang dipintal bersama untuk membawa isyarat. Di tapak perindustrian, isyarat itu mungkin RS-485, instrumentasi, data kawalan, Ethernet atau sambungan sensor peringkat rendah. Pembinaan pasangan membantu menolak bunyi mod biasa, tetapi ia tidak dengan sendirinya menjadikan kabel sesuai untuk perkhidmatan minyak dan gas. Rintangan datang dari keseluruhan binaan: konduktor terkandas, bahan penebat, pengisi, pita, perisai, sarung dalam dan jaket luar.

Kabel yang dijual untuk persekitaran ini harus dianggap sebagai pemasangan kejuruteraan dan bukannya komoditi. Jaket mesti menahan cecair tertentu yang akan ditemuinya. Penebat mesti mengekalkan sifat elektriknya. Perisai mesti kekal berkesan selepas dibengkokkan dan ditamatkan. Dan kabel mesti sesuai dengan kaedah pemasangan, sama ada ia dipasang dalam dulang, ditarik melalui saluran, atau melentur dalam mesin bergerak.

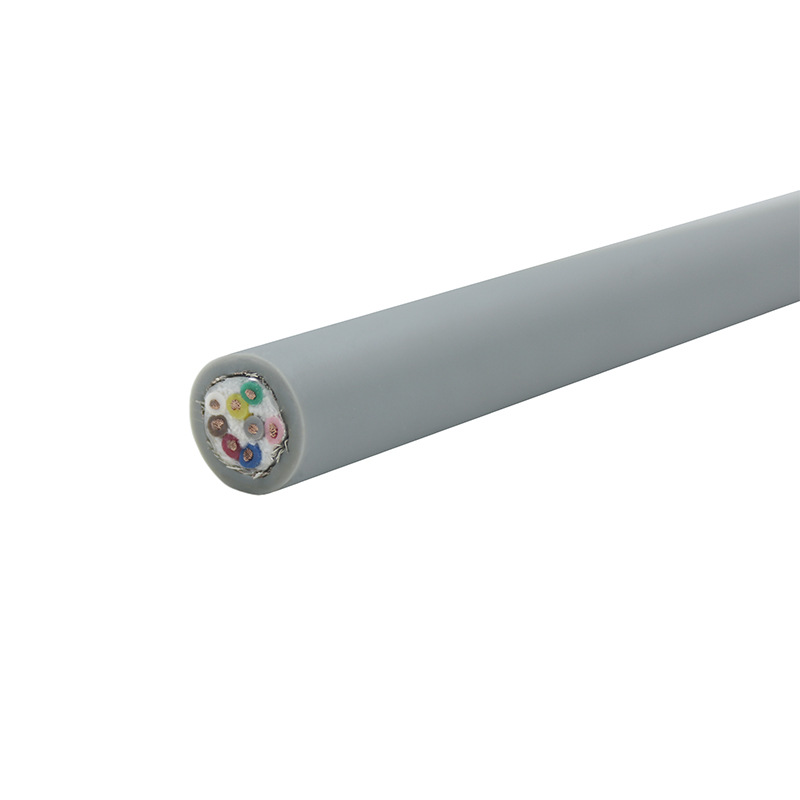

Kabel Data Pasangan Twisted-Twisted Fleksibel LIYCY-TP Kabel pasangan terpiuh terlindung gred industri bertujuan untuk pautan isyarat ketepatan; relevan apabila menyemak perhimpunan berjaket untuk persekitaran yang mencabar. Lihat Produk →

Mengapa persekitaran minyak dan gas menghukum kabel pasangan biasa

Hidrokarbon tidak semuanya sama. Diesel, minyak hidraulik, minyak pelincir, minyak mentah, glikol, metanol, cecair penggerudian, dan bahan kimia pembersih boleh menyerang polimer dengan cara yang berbeza. Ada yang menyebabkan volum membengkak. Sesetengah mengekstrak plasticizer dan meninggalkan jaket keras dan rapuh. Lain-lain melembutkan permukaan, mengurangkan rintangan lelasan, atau menukar dimensi yang cukup untuk menjejaskan penyambung dan kelenjar. Jaket yang bertahan dalam ujian percikan mungkin gagal selepas rendaman jangka panjang atau pendedahan berulang pada suhu tinggi.

Haba membuat serangan kimia lebih cepat. Sejuk membuatkan sesetengah bahan menjadi kaku dan lebih mudah retak. Pendedahan UV melawaskan jaket luar. Air garam dan kelembapan mendorong kakisan pada pelindung, longkang dan penamat. Tekanan mekanikal menambah satu lagi lapisan: getaran, pencucian tekanan, lelasan dulang kabel, jejari lentur yang ketat dan lenturan berterusan. Di kawasan berbahaya, kabel juga perlu sesuai dengan reka bentuk pemasangan, termasuk kelenjar, halangan dan susunan pengedap. Kabel bukan "bukti letupan" dengan sendirinya; ia adalah satu bahagian daripada sistem yang mematuhi.

Jaket dan bahan penebat yang membuat perbezaan

Poliuretana, atau PUR, selalunya merupakan pilihan yang kuat untuk kabel pasangan industri yang fleksibel yang terdedah kepada minyak, lelasan dan pergerakan berulang. Ia menawarkan rintangan minyak yang baik dan tingkah laku mekanikal yang sukar, itulah sebabnya ia muncul dalam rangkaian seret, robotik dan aplikasi pencucian. Ia tidak universal: pendedahan air panas dan wap perlu diperiksa, dan beberapa formulasi berkelakuan berbeza daripada yang lain. Kabel Ethernet pasangan terpiuh bersarung PUR, sebagai contoh, boleh sesuai untuk kawasan automasi berminyak di mana integriti isyarat dan keliatan jaket kedua-duanya penting.

Kabel Terlindung Kategori 6 TPU-CAT6-STP PUR-Bersarung Kabel pasangan terpiuh terlindung Kategori 6 bersarung PUR untuk pautan Gigabit dalam tetapan industri dan luaran haus tinggi; relevan apabila keliatan jaket penting. Lihat Produk →

Getah nitril, polikloroprena dan sebatian getah lain adalah perkara biasa di mana rintangan minyak, rintangan haba dan ketahanan luar diperlukan. Mereka cenderung lebih berat dan kurang fleksibel daripada PUR, jadi mereka lebih sesuai dengan laluan tetap atau sekali-sekala-flex daripada penggunaan rantai seret kitaran tinggi. Polietilena menahan kelembapan dan banyak bahan kimia dengan baik tetapi lebih kaku dan kurang memaafkan dalam pergerakan. PVC adalah menjimatkan dan kalis api, tetapi rintangan minyak berbeza-beza mengikut formulasi, jadi "jaket PVC" sahaja memberitahu anda sangat sedikit. FEP dan PTFE muncul di mana rintangan kimia atau suhu tinggi mewajarkan kos.

Pilihan penebat sama pentingnya. PE, PP, FEP dan XLPE masing-masing boleh memenuhi keperluan elektrik dan haba yang berbeza. Untuk pemasangan kabel, kapasitans, impedans, dan ketidakseimbangan pasangan menjejaskan kualiti isyarat. Jaket kalis minyak yang tebal tidak dapat mengimbangi geometri pasangan yang lemah.

Perisai, gandingan dan integriti isyarat

Tapak minyak dan gas berbunyi bising secara elektrik. Motor, pemacu, peralatan kimpalan, radio, dan pengagihan kuasa semuanya boleh menggabungkan bunyi menjadi pasangan isyarat. Perisai kerajang memberikan liputan yang tinggi dan bagus untuk pembinaan padat. Perisai berjalin menahan lenturan dan kerosakan mekanikal dengan lebih baik. Banyak kabel pasangan industri menggabungkan kedua-duanya. Perisai pasangan individu boleh mengurangkan crosstalk, manakala perisai keseluruhan mengendalikan gangguan luaran.

Perisai hanya berfungsi jika ia ditamatkan dengan betul. Wayar longkang dibiarkan terapung, perisai dibumikan pada titik yang salah, atau penyambung dengan ikatan 360 darjah yang lemah boleh menjadikan kabel yang baik menjadi punca kerosakan terputus-putus. Di kawasan berbahaya, penamat perisai dan longkang juga mesti sesuai dengan reka bentuk pembumian dan pengasingan. Jangan menganggap bahawa lebih banyak perisai sentiasa lebih baik; pilih perisai untuk memadankan masalah hingar, jenis pasangan dan ruang yang tersedia.

Senarai semak pemilihan praktikal

Pemilihan harus bermula dengan pendedahan, bukan tajuk katalog. Jadual di bawah ialah cara padat untuk membandingkan perkara yang dituntut oleh pembekal dengan perkara yang sebenarnya diperlukan oleh aplikasi.

Butiran pemasangan dan penyelenggaraan yang menentukan hayat perkhidmatan

Malah kabel yang baik boleh gagal semasa pemasangan. Hormati jejari selekoh. Elakkan ikatan kabel yang ketat yang menghancurkan geometri pasangan. Menyokong larian menegak yang panjang. Pastikan pasangan isyarat diasingkan daripada kabel kuasa jika praktikal, dan ikut reka bentuk perisai dan pembumian. Di kawasan cucian, periksa sama ada kelenjar dan penamatan serasi dengan bahan jaket dan tidak menghasilkan kepekatan tekanan.

Jika laluan bergerak, gunakan kabel yang direka bentuk dan diuji untuk gerakan itu. Kabel rantai seret pasangan terpintal terlindung lentur tinggi, sebagai contoh, dibina untuk lenturan berulang dan bukannya pelarasan sekali-sekala. Untuk larian dulang tetap, getah yang lebih keras atau jaket PUR mungkin masih menjadi pilihan yang tepat, tetapi hayat lentur tidak perlu menjadi faktor pengehad. Semasa penyelenggaraan, periksa pembengkakan jaket, retak, leper, kakisan perisai dan penamatan longgar. Gantikan kabel yang telah berubah bentuk atau kekerasan selepas pendedahan kimia; ia telah kehilangan sebahagian daripada margin keselamatannya.

TRVVSP Kabel Rantai Seret Seret Pasangan Terpiuh Fleksi Tinggi Berperisai Tinggi Kabel rantai seret pasangan terpiuh terlindung untuk isyarat berkelajuan tinggi dan penghantaran kuasa dalam laluan bergerak; periksa apabila lenturan berulang adalah sebahagian daripada pemasangan. Lihat Produk →

Pemeriksaan kualiti dan dokumentasi untuk diminta

Minta lebih daripada nama material. Bukti berguna termasuk keadaan ujian rendaman minyak, keputusan tegangan dan pemanjangan sebelum dan selepas pendedahan, pembengkakan volum, prestasi lenturan sejuk, tingkah laku nyalaan, kesinambungan perisai, rintangan konduktor dan tahan voltan. Untuk pasangan data, data kapasitans dan impedans membantu mengesahkan bahawa kabel akan menyokong isyarat yang dimaksudkan. Untuk aplikasi bergerak, keadaan ujian flex adalah lebih penting daripada perihalan umum "flex tinggi".

Kebolehkesanan kelompok, penandaan jaket, dan pernyataan yang jelas tentang julat suhu yang diuji juga merupakan titik belian yang praktikal. Jika pembekal tidak dapat menerangkan cara kabel diuji, atau tidak dapat memadankan jaket dengan senarai bendalir sebenar, teruskan bertanya soalan. kami makmal dan sumber ujian ialah jenis butiran yang patut disemak sebelum spesifikasi dikunci.

Memadankan kabel dengan aplikasi

• Platform luar pesisir dan lantai gerudi: kaedah pemasangan air masin, minyak, getaran, UV dan kawasan berbahaya.
• Loji penapisan dan petrokimia: haba, hidrokarbon, EMI, dan larian tetap panjang bercampur dengan lenturan tempatan.
• Ladang tangki dan terminal bahan api: penuaan luar, sentuhan bahan api, pengedap wap dan laluan kabel yang panjang.
• Saluran paip dan stesen pemampat: ayunan suhu yang luas, getaran dan integriti isyarat instrumentasi.
• Jentera dan automasi dalam loji berminyak: penyejuk, minyak hidraulik, lenturan berulang, dan lelasan.

Gred kabel yang sama tidak sepatutnya dijangka menyelesaikan setiap kes. Sepasang instrumen tetap dalam penapisan panas dan kabel pasangan bergerak pada mesin berminyak mungkin kedua-duanya dipanggil "tahan minyak," tetapi ia adalah reka bentuk yang berbeza. Pemilihan yang baik memisahkan tugas tersebut lebih awal, kemudian memadankan jaket, perisai, pembinaan pasangan dan kelulusan kepada laluan.

Menggabungkan spesifikasi

Pengkabelan pasangan tahan gas dan minyak industri adalah item terperinci dengan kesan yang besar terhadap kebolehpercayaan. Mulakan dengan senarai bendalir dan suhu, kemudian lakukan melalui prestasi elektrik, perisai, pergerakan mekanikal, keperluan kawasan berbahaya dan dokumentasi. Di mana laluan ditetapkan, utamakan rintangan kimia dan haba. Di mana ia bergerak, tambahkan hayat lentur dan rintangan lelasan pada ulasan yang sama. Perintah itu memastikan spesifikasi jujur ​​dan mengelak daripada membayar untuk ciri jaket yang tidak menangani mod kegagalan sebenar.

Jika anda menyempitkan kabel untuk penapisan, terminal, tergelincir atau pakej luar pesisir tertentu, bercakap dengan pasukan kami dengan butiran pendedahan bendalir, laluan dan isyarat. Nota permohonan yang ringkas dan jelas biasanya menjimatkan lebih banyak masa daripada senarai panjang tuntutan "tahan minyak" generik.
