4 Jenis Kabel Rangkaian: Panduan Lengkap untuk Kabel Ethernet & Data

Empat jenis utama kabel rangkaian digunakan dalam rangkaian moden ialah kabel pasangan terpiuh (termasuk Cat5e, Kucing6, Cat6a dan Kucing7) , kabel sepaksi , kabel gentian optik , dan kabel tampal . Setiap satu menyediakan tujuan yang berbeza berdasarkan keperluan lebar jalur, had jarak dan faktor persekitaran. Kabel pasangan berpintal menguasai rangkaian rumah dan pejabat, gentian optik mengendalikan transmisi jarak jauh dan berkelajuan tinggi, kabel sepaksi menyokong internet kabel dan sistem warisan, manakala kabel tampalan menyediakan sambungan jarak dekat yang fleksibel.

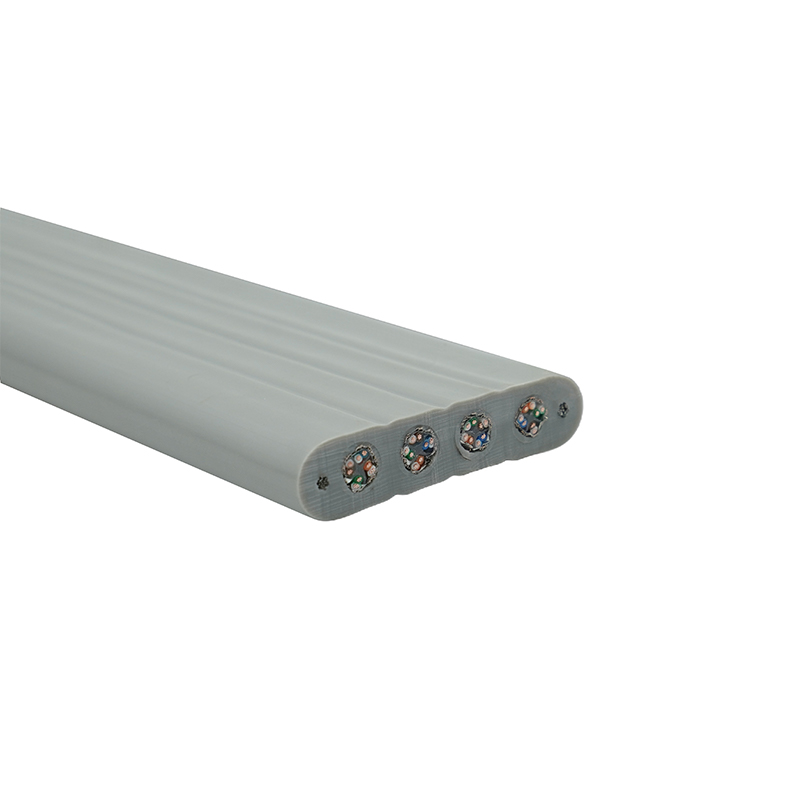

Kabel Pasangan Berpintal: Tulang Belakang Rangkaian Moden

Kabel pasangan terpiuh mengandungi wayar kuprum yang dipintal bersama secara berpasangan untuk mengurangkan gangguan elektromagnet. Mereka mewakili lebih 80% daripada semua pemasangan rangkaian di seluruh dunia kerana keberkesanan kos dan serba boleh.

Kategori dan Spesifikasi Prestasi

UTP vs STP: Perisai Perbezaan

Kabel pasangan terpiuh datang dalam dua konfigurasi:

• Pasangan Berpintal Tanpa Perisai (UTP) : Jenis yang paling biasa, merangkumi kira-kira 90% daripada pemasangan. Kabel UTP lebih ringan, lebih fleksibel dan berharga sekitar $0.10-$0.30 setiap kaki. Ia berfungsi dengan baik dalam persekitaran pejabat standard dengan gangguan elektromagnet yang minimum.
• Pasangan Berpintal Terlindung (STP) : Mempunyai kerajang tambahan atau pelindung berjalin di sekeliling pasangan wayar. Kabel STP berharga $0.50-$1.00 setiap kaki tetapi memberikan perlindungan yang unggul dalam tetapan industri, berhampiran jentera berat, atau di pusat data dengan saluran kabel yang padat.

Contohnya, kemudahan pembuatan yang memasang kabel rangkaian berhampiran peralatan talian pemasangan akan mendapat manfaat daripada STP untuk mengelakkan kemerosotan isyarat daripada gangguan motor, manakala pejabat rumah biasa boleh menggunakan kabel UTP Cat6 dengan pasti.

Kabel Sepaksi: Aplikasi Warisan dan Khusus

Kabel sepaksi mempunyai konduktor tembaga pusat yang dikelilingi oleh penebat, perisai logam berjalin dan jaket luar. Walaupun kurang biasa dalam rangkaian Ethernet moden, mereka tetap kritikal untuk sambungan internet kabel memberikan kelajuan sehingga 1 Gbps melalui teknologi DOCSIS 3.1.

Jenis Kabel Sepaksi Biasa

• RG-6 : Standard untuk televisyen kabel dan internet dengan impedans 75-ohm. Kabel RG-6 boleh menghantar isyarat sehingga 500 meter dengan kehilangan minimum, menjadikannya sesuai untuk pemasangan jalur lebar kediaman.
• RG-59 : Kabel nipis biasanya digunakan untuk aplikasi CCTV jangka pendek dan video analog. Jarak berkesan maksimumnya adalah kira-kira 200 meter sebelum kemerosotan isyarat menjadi ketara.
• RG-11 : Kabel yang lebih tebal dan rendah untuk larian jarak jauh melebihi 500 meter. Bangunan komersial sering menggunakan RG-11 untuk sambungan tulang belakang antara titik pengedaran.

Contoh praktikal: Perkhidmatan internet kabel Comcast dan Spectrum menyampaikan sambungan ke rumah melalui kabel sepaksi RG-6 dari alas jalan, menyokong kelajuan muat turun 940 Mbps dan kelajuan muat naik 35 Mbps dalam konfigurasi tipikal.

Kabel Gentian Optik: Penghantaran Data Berkelajuan Tinggi

Kabel gentian optik menghantar data sebagai denyutan cahaya melalui gentian kaca atau plastik, membolehkan kelajuan dari 10 Gbps hingga 100 Gbps melebihi jarak 40 kilometer tanpa kehilangan isyarat. Mereka kebal terhadap gangguan elektromagnet dan menawarkan keselamatan yang lebih baik kerana mereka tidak mengeluarkan isyarat yang boleh dipintas.

Gentian Mod Tunggal lwn Berbilang Mod

Pusat data biasanya melaksanakan gentian OM4 berbilang mod untuk sambungan pelayan-untuk-tukar dalam bangunan yang sama, mencapai Kelajuan 10 Gbps melebihi 400 meter . Sementara itu, syarikat telekomunikasi menggunakan gentian mod tunggal untuk rangkaian kawasan metropolitan yang menghubungkan bandar, mengekalkan integriti isyarat merentas Rentang 80 kilometer tanpa pengulang.

Kos Pelaksanaan Dunia Sebenar

Memasang infrastruktur gentian optik memerlukan peralatan dan kepakaran khusus. Kos pemasangan perusahaan biasa $1-$6 sekaki termasuk buruh, pemberhentian, dan ujian. Untuk perspektif, pendawaian bangunan pejabat seluas 10,000 kaki persegi dengan sambungan tulang belakang gentian mungkin memerlukan pelaburan $15,000-$25,000 berbanding $3,000-$5,000 untuk infrastruktur pasangan terpintal yang setanding.

Kabel Tampal: Penyelesaian Ketersambungan Fleksibel

Kabel tampalan ialah kabel rangkaian panjang pendek (biasanya 0.5 hingga 15 meter ) direka untuk menyambungkan peranti ke alur keluar dinding, menukar kepada penghala atau peralatan dalam rak pelayan. Mereka menggunakan pasangan terpintal atau teknologi gentian optik yang sama seperti kabel pemasangan kekal tetapi mempunyai but pelega terikan yang dibentuk dan jaket fleksibel untuk pengendalian yang kerap.

Jenis dan Aplikasi

• Kabel tampalan lurus : Sambungkan jenis peranti yang berbeza (komputer ke suis, penghala ke modem). Ini mewakili 95% daripada semua penggunaan kabel tampalan dan mengikut piawaian pendawaian T568A atau T568B pada kedua-dua hujungnya.
• Kabel tampalan silang : Sambungkan peranti yang serupa secara terus (komputer ke komputer, tukar ke suis). Peranti moden dengan teknologi Auto-MDIX telah menghapuskan keperluan untuk kabel silang, mengurangkan penggunaannya kepada kurang daripada 5% daripada aplikasi.
• Kabel tampal gentian : Tersedia dengan penyambung LC, SC, ST atau MTP untuk menyambungkan peralatan gentian optik. Pusat data biasanya menggunakan penyambung dupleks LC kerana jejaknya yang kecil, membenarkan 144 sambungan gentian dalam panel rak 1U tunggal .

Pertimbangan Kualiti

Kualiti kabel tampalan memberi kesan ketara kepada prestasi rangkaian. Kabel tampalan gred profesional dengan penyambung bersalut emas dan saduran emas 50 mikron berharga $5-$15 setiap satu tetapi memberikan ketahanan kakisan dan sambungan yang boleh dipercayai sepanjang beribu-ribu kitaran sisipan. Kabel bajet pada $1-$3 setiap satu mungkin mencukupi untuk pemasangan statik tetapi sering gagal sebelum waktunya dalam persekitaran yang memerlukan penyambungan semula yang kerap.

Pentadbir rangkaian dalam persekitaran perusahaan biasanya menyimpan berbilang panjang kabel tampung. Konfigurasi rak pelayan standard mungkin menggunakan dua puluh kabel tampalan Cat6a 1 meter untuk sambungan suis ke pelayan, lima kabel 3 meter untuk sambungan antara rak dan sepuluh kabel 0.5 meter untuk aplikasi panel tampalan berketumpatan tinggi.

Memilih Kabel Rangkaian yang Tepat

Memilih kabel rangkaian yang sesuai bergantung pada keperluan khusus termasuk jarak, kelajuan, persekitaran dan kekangan belanjawan.

Rangka Kerja Keputusan

1. Untuk rangkaian rumah dan pejabat kecil di bawah 100 meter : Kabel pasangan terpintal Cat6 atau Cat6a memberikan prestasi cemerlang pada kos yang berpatutan, menyokong kelajuan gigabit semasa dan peningkatan 10 Gbps pada masa hadapan tanpa penggantian.
2. Untuk sambungan internet kabel : Kabel sepaksi RG-6 kekal sebagai standard untuk menyambungkan modem ke rangkaian pembekal perkhidmatan, menyokong kelajuan sehingga 1 Gbps dengan teknologi DOCSIS 3.1.
3. Untuk membina sambungan tulang belakang melebihi 100 meter : Kabel gentian optik pelbagai mod menyediakan sambungan berkelajuan tinggi yang boleh dipercayai untuk rangkaian kampus dan bangunan berbilang tingkat, dengan gentian OM4 menyokong 10 Gbps melebihi 400 meter.
4. Untuk telekomunikasi jarak jauh : Kabel gentian optik mod tunggal membolehkan penghantaran data melebihi puluhan kilometer tanpa kemerosotan isyarat, penting untuk rangkaian kawasan metropolitan dan luas.

Faktor Persekitaran

Keadaan persekitaran mempengaruhi pemilihan kabel dengan ketara. Kemudahan industri dengan jentera berat memerlukan kabel pasangan terpiuh terlindung untuk mengelakkan gangguan elektromagnet. Pemasangan luar memerlukan kabel berkadar pengebumian atau kabel udara dengan jaket tahan UV dan pembinaan kalis air, biasanya berharga 2-3 kali lebih banyak daripada setara dalaman . Kabel berkadar plenum yang memenuhi kod keselamatan kebakaran adalah wajib untuk pemasangan di ruang pengendalian udara, yang menampilkan penebat khas yang kosnya lebih kurang 40% lebih daripada kabel berjaket PVC standard .

Memahami empat jenis kabel rangkaian ini dan aplikasi khusus mereka memastikan infrastruktur rangkaian yang boleh dipercayai yang memenuhi keperluan semasa sambil menyediakan kebolehskalaan untuk keperluan masa hadapan.
